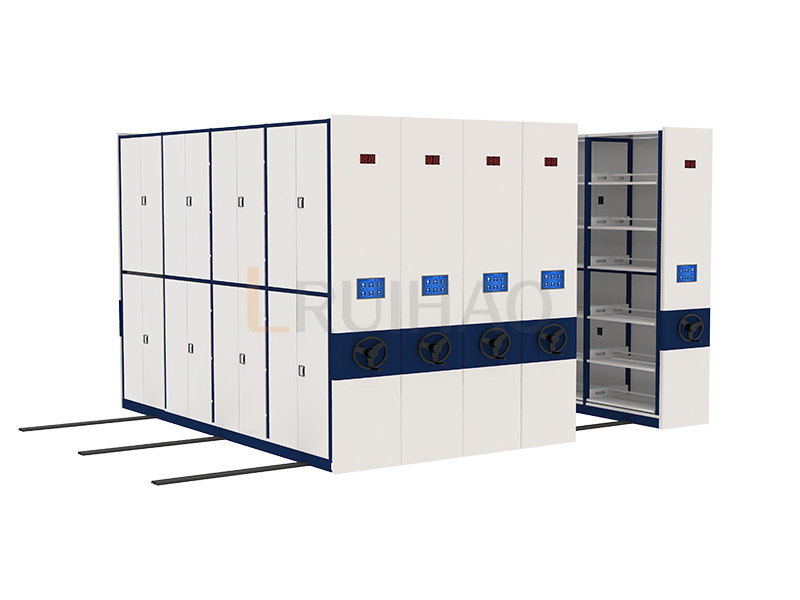

RHZN-企事业档案智能密集架-瑞好科技集团有限公司

内容详情

密集架钣金技术参数
设备名称	设备配置	材料规格	技术参数	采用标准	厂地产家	性能说明
轨道	地轨座	δ=2.0	ST-12冷轧钢板	GB711-88	上海宝钢	表面静电喷塑，粉末涂料选用阿克苏•诺贝尔•长诚在中国独资企业生产的NOBEL, 聚脂与环氧型混合涂料，喷塑前经严格去尚油除锈和磷化处理。
轨道	导轨	20*20mm	实心方钢	GB699-88	上钢五厂
底盘	底梁、轴承档火紧块	δ=2.5	ST-12冷轧钢板	GB711-88	上海宝钢	底盘采用全体焊接，刚性足，不变形，表面喷塑。
架体	立柱	δ=1.2	ST-12冷轧钢板	GB710-88	上海宝钢	架体结实、坚固、设计新颖、安装规范、层数和间距自由调整，表面喷塑。
	搁板	δ=0.9	ST-12冷轧钢板	GB710-88	上海宝钢
	挂板	δ=0.9	ST-12冷轧钢板	GB710-88	上海宝钢
门面	门	δ=0.8	ST-12冷轧钢板	GB710-88	上海宝钢	门板平整，款式新颖，表面亚光喷塑，IS0902认证产品。
	侧面板	δ=0.8	ST-12冷轧钢板	GB710-88	上海宝钢

侧护板		δ=0.8	ST-12冷轧钢板	GB710-88	上海宝钢	表面平整设计新颖，亚光喷塑。
传动机构	轴承		B级204	GB1285-88	哈尔滨轴承集团有限公司	机动机构配合精度高，定位可靠，传动轻便灵活，摇力轻，运行平衡，性能达到和超过国家标准。
	轴承		B级204	GB1285-88	哈尔滨轴承集团有限公司
	轴	Ø20	45#实心优质钢	HB220-290	上钢五厂
	连接钢管	Ø25*25	无缝钢管	GB699-88	上钢五厂
	铁滚轮	HT20-40		GB9439-88	上钢五厂
	链轮	ZG45	滚轮精制	GB1135-89	上钢五厂
	链条	127节距		GB1135-89	浙江江南链条有限公司
	摇把					造型美观大方，手感舒适，把手为折叠式，可避免通道障碍，摇动任何一列均不会带动其他摇手转动。
制动装置	边列锁定装置				宁波	每列均装有制动装置，操作方便，制动可靠，使用存取安全。
制动装置	中间列制动装置				自制	每列均装有制动装置，操作方便，制动可靠，使用存取安全。
防护装置	防震装置		磁性冰箱门吸条		北京	环保型产品
	防尘板、顶板	δ=0.8	ST-12冷轧钢板	GB710-88	上海宝钢
	防鼠板	δ=0.8	ST-12冷轧钢板	GB710-88	上海宝钢
表面处理	前处理药剂	Zn系磷化			杭州五源材质发展有限公司	阿克苏•诺贝尔•长诚涂料（宁波）有限公司
	表面喷塑	环氧型聚脂混合粉			阿克苏•诺贝尔•长诚
	纯水洗		电导率≤10	美国标准	自制

智能密集架系统简介

功能	序号	要求	说明
安全性基本功能	1	质量保证	采用嵌入式控制方式、无刷直流电机驱动、红外传感器不使用时自动关闭等有效技术保障方案或措施。
	2	固定列控制器	采用12英寸及以上、前置立体喇叭、集成旋转式摄像头、视频条码识别技术、及指纹识别、人脸识别于一体的一体化触摸显示主机。系统采用嵌入式安卓系统，通过固定列触摸屏控制各架体移动、停止、通风、关闭、系统操作设置等各种操作。具有开架列表功能，方便多项档案操作任务的处理。具有一体化触摸显示主机抗静电、抗干扰符合国家标准.
	3	移动列控制器	采用7英寸真彩触控液晶屏，触摸屏上可显示区列号、温湿度数值、架体状态，移动列触摸液晶屏有向左、向右、停止、禁止、合架、查询等功能按钮、及参数设置。电机的运行速度等相关参数可以直接在参数设置里设定。具备划屏左右移动功能，电动工作时实时显示移动距离及电机工作电流。具有灯光独立控制按钮、双向通讯状态实时展示指示。 ★可单独设置电机过载电流保护功能。 ★可显示红外对射模块状态，及故障检测界面。 ★活动列具有专门的检测界面，可以对灯光、电机、传感器等主要设备进行验收检测。
	4	驱动电机	驱动电机应采用24V直流150W无刷直流电机驱动。
	5	架体运行	架体运行应采用快速启动、高速运行、轻柔合拢的曲线运行以提高操作效率。
	6	锁定操作	电动、手动应可无缝切换，架内有人自动锁定，架内无人自动解锁，应可用机械方式锁定或解锁。
	7	通道宽度设定	★应可通过固定列触摸显示屏手动设定通道宽度
	8	电控配件盒	架体控制部分应考虑美观和用电安全，架体控制板和开关电源应安装在标准化设计的配件盒中，固定列配件盒和移动列配件盒应采用统一尺寸。
	9	钥匙开关唤醒	★系统处于休眠状态，当插入专用锁匙，固定列屏幕，系统应可自动唤醒且显示屏可自动点亮。
	10	语音提示	操作过程应有语音提示，语音模块应集成到固定列控制器上，不能散乱放置。
	11	照明灯控制	架内LED照明灯应采用智能控制模式。
	12	公告发布	具有相关权限的管理员应可通过客户端软件或国定列触摸显示屏选择特定的密集架发布/取消发布公告。
	13	一键检测	★应可通过固定列触摸显示屏对系统状态进行一键检测，检测内容包括：传感器状态、照明灯状态和网络状态。
	14	智能控制	智能密集架支持电脑端远程控制，远程查找档案，使密集架自动打开，并提示档案存放位置。
	15	语音控制	智能密集架应可通过语音识别对密集架样品进行打开、关闭、通风、合架等操作。
	16	手势滑动	应可通过在触摸显示屏上进行手势滑动控制活动列，向左滑动时活动列向左移动向右滑动时活动列向右移动，向下滑动时活动列全部关闭进行合架，向上滑动时活动列全部开启进行通风。
	17	九宫格解锁	固定列支持手机样式九宫格解锁，并且能够随意编辑解锁图案。
	18	人脸识别解锁	固定列支持管理人员人脸录入，人脸解锁功能。
	19	权限设置	固定列支持录入不同管理人员权限操作，使档案更安全。
	20	密集架通风设置	★固定列支持设置自动通风时间功能，可详细设置通风时间，工作日设置。
	21	密集架内温温度检测	固定列移动列都可显示架内温度湿度数值。
人体安全保护	22	本质安全的防挤压保护	不论空载及满载，运动方向任意位置受力10KG以下要求能可靠停止运行。★可单独设置电机过载电流保护功能。
	23	人体感应	架内有人时，架体自动禁止运行并在页面给出显示，当架内无人员时，应手动解除禁止。当语音关闭密集架，架内有人时，架体不应移动，且应有语音提示。
	24	红外监测报警	架内防挤红外，架内有人时自动报警，多重保护。
	25	运行时保护	应可通过客户端软件设置驱动电机的运行保护时间阈值，当驱动电机的运行时间超过设定的阈值时，应可自动停止。
	26	超距保护	当通过摇杆手动开启架体，且开启通道的距离大于设定的阈值时，手动开启功能应自动关闭，电动方式只能进行关闭操作。
	27	到位开关失效保护	★在活动列到位开关失效情况下，当活动列接近关闭时，活动列可自动停止运行。
	28	安全插头	列与列之间220V供电插头，应选用安全插头，不应选用绿端子，保证安全用电。插头应具备锁止装置，防止意外拔出
	29	日志记录	可通过固定列触摸显示屏按照年月日查询报警日志和操作日志。管理人员登陆时抓拍照片分辨率应为1920×1080。
	30	安全防范	★智能密集架控制系统符合GB/T28181-2016公共安全视频监控联网系统信息传输、交换、控制技术要求
系统技术指标	31	电机电源信号线	连接电机的电源信号线应单独使用线缆，增加安全性。 ★电机电源信号线的转移电阻应符合GA/T 1297-2016电气性能的转移阻抗参数要求,1Mhz信号情况下，转移电阻应≤50mΩ/m，不应产生互干扰，保证信号安全
	32	抗电强度	★安全防范报警设备的电源插头或电源引入端与外壳棵露金属部件之间，应能承受G816796-2009中表1规定的45Hz-65Hz 交流电压的抗电强度试脸，历时1min应无击穿和飞弧现象。
	33	绝缘电阻	安全防范报警设备的电源插头或电源引入端与外壳裸露金属部件之间的绝缘电阻，经相对湿热度为91%～95%、温度为40℃、48h的受潮预处理后，加强绝缘的设备不小于5MΩ，基本绝缘的设备不小于2MΩ，Ⅲ类设备不小于1MΩ工作电压超过500V的设备，上述绝缘电阻的阻值数应乘以一个系数，该系数等于工作电压除以500V。
档案管理	34	档案定位	定位要求直观及显示到小单元。在人员进入架体时能以语音提示档案放置位置及档案编号。
	35	架体同步及分区监控	密集架运行状况能动态显示在管理软件上。静止时，即使人员在现场手摇操作也能在管理软件上同步显示当前架体位置状态。对多个团体的架体状态监控可采用可灵活选择的分区监控方式进行管理。
	36	档案管理	档案管理部分 1、记录功能：密集架管理程序中设有操作日志、出入库日志等实际运行记录，在运行时自动记录操作时间、操作内容，以便今后查询。 2、权限保密功能：管理系统可以设置权限保密功能，用户可为该系统自行设置密码；实行分级管理，操作员级用户只能操作架体和借还档案，管理员级用户可进行数据库权限内修改。 3、远程控制功能：具备计算机远程打开关闭架体电源，定时打开密集架电源，控制各架体移动、停止、通风、关闭、系统操作设置、资料管理查询录入等微操作。 4、★档案录入功能：可批量导入档案，可浏览电子档案功能，可修改档案录入模板，让用户更好的利用档案管理平台，可以显示档案库存总存放数量、出库数量、在库数量、实现档案查找、档案盘点、档案入库、档案出库功能，显示档案状态、显示档案位置、点击按钮支持开启档案相应位置的密集架列。 5、★档案条码二维码打印功能：用户可设置条码位数，用户借阅、归还档案时可以实现扫码开架功能，无需二次操作，即可快速实现上架下架档案。 6、档案回收站功能：用户可开启和关闭档案回收站功能，防止误删档案，可撤销已删除的档案。 7、提供仿Excel的案录入界面，批量录入档案更轻松。 8、★可自定义档案库录入字段：在系统设置中提供表格模式的档案模板设计器，可以根据实际情况建立多个不同的档案录入条目，用户只需简单定义好各档案库中条目的相关属性。 9、提供平台数据库接口文件，可供用户二次开发。
	37	架体存放目录查看	任意列均可在操作液晶屏上查看该列存放档案数量分别信息，且可在固定列操作液晶屏上以扇形图形化方式显示存放的档案状态（在库、借出等）。

密集架系统产品清单：

序号	名称	型号参数	品牌	图示
1	固定列嵌入式控制触摸屏	DR-MJJAZP-01 12寸集成指纹、摄像头、音响喇叭一体式触摸屏	DR
2	移动列触摸屏	型号：DMT80600L080-15WT 7寸颜色：65K色分辨率：800*600	迪文
3	无刷电机	DC24V,150W,1:36 无刷电机，无电刷，低干扰，噪音低，运行顺畅，寿命长，低维护成本	恒峰
4	嵌入式控制板	ARM芯片STM32F103内核，32位速度：72Mhz 容量：20K*8	RH
5	过道灯	DC24-50CM	玖光
6	开关电源	LRS-350-24	明纬
7	数码列号	DC5-0.4寸4位	RH
8	到位开关	HR1-M18-S5NC	华阳
9	过道红外	E3JC-T12-L	中姆龙
10	安全空开	NL18-20	正泰
